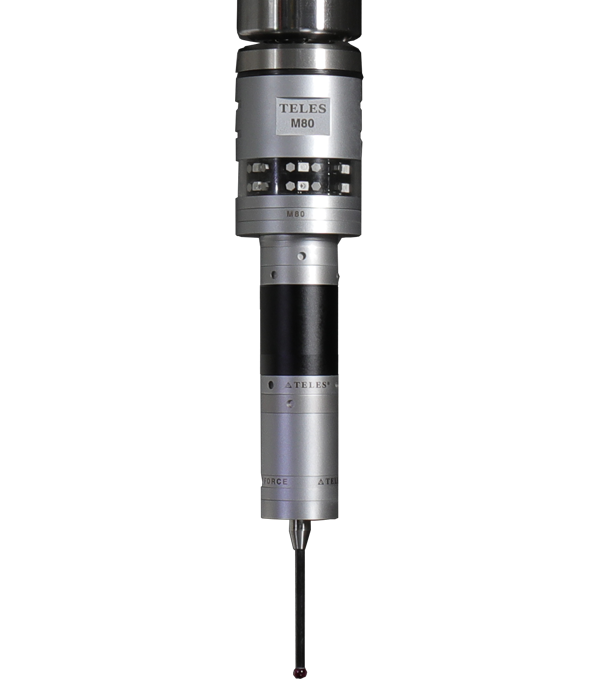

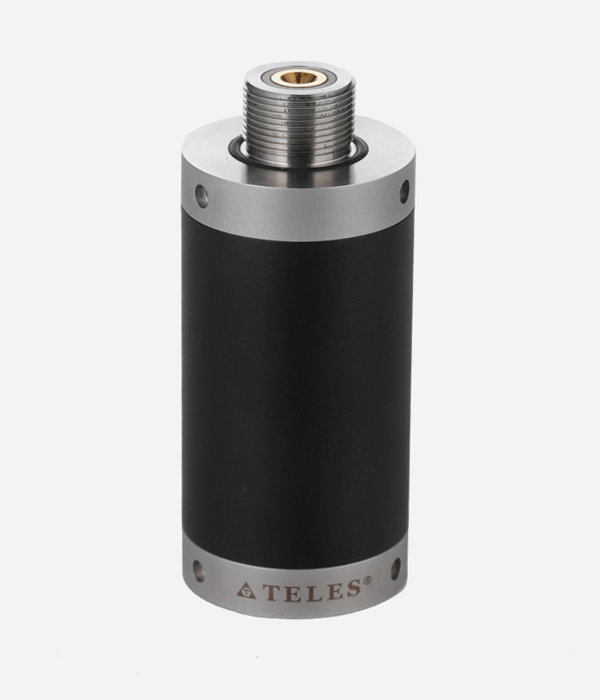

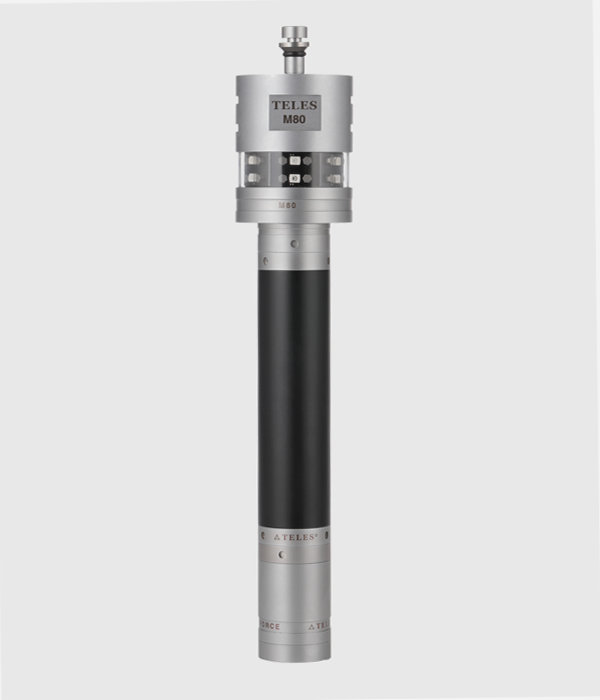

3D CNC精密測頭 P50 M80
3D曲面測量無線發射自動測量系統,自動識別機床精度誤差,自動補償機床精度,采用三坐標測量原理,對大型復雜零件在機床上直接進行曲面測量,測量結果進行比對并出報告;
產品詳情
產品優勢
● 減少鉗工的工作量;
●
當場出三維檢測報告,理論與實際比對結果一目了然;
● 減少搬運,避免返工和二次裝夾,提高整體工作效率;
● 避免產品過切,呈現鋼料原加工紋路,
增加模具使用壽命;
產品功能
■ 能自動識別機床精度誤差
■ 代替人工做自動分中、尋邊、測量,自動修正坐標系,自動刀
■ 對大型復雜零件在機床上直接進行曲面的測量;能提升現有機床的加工能力和精度,大型單件產品在線修正一次完成,不再二次裝夾返工修補;
■
比對測量結果并出報告;
■ 提高生產效率、提升制造品質確保產品合格率;
■
降低做零件基準的制造成本及外型加工工序;
■ 批量分中一次完成,首件調機、打樣、確定生產方案方便快捷;
■ 減少機床輔助時間,降低制造成本;

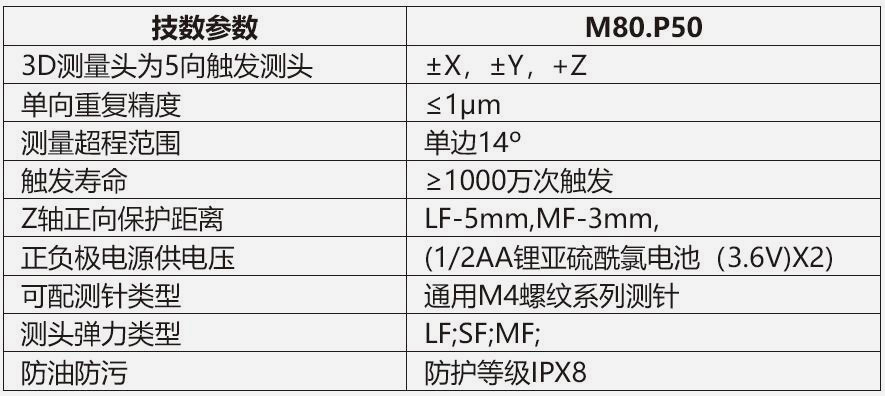

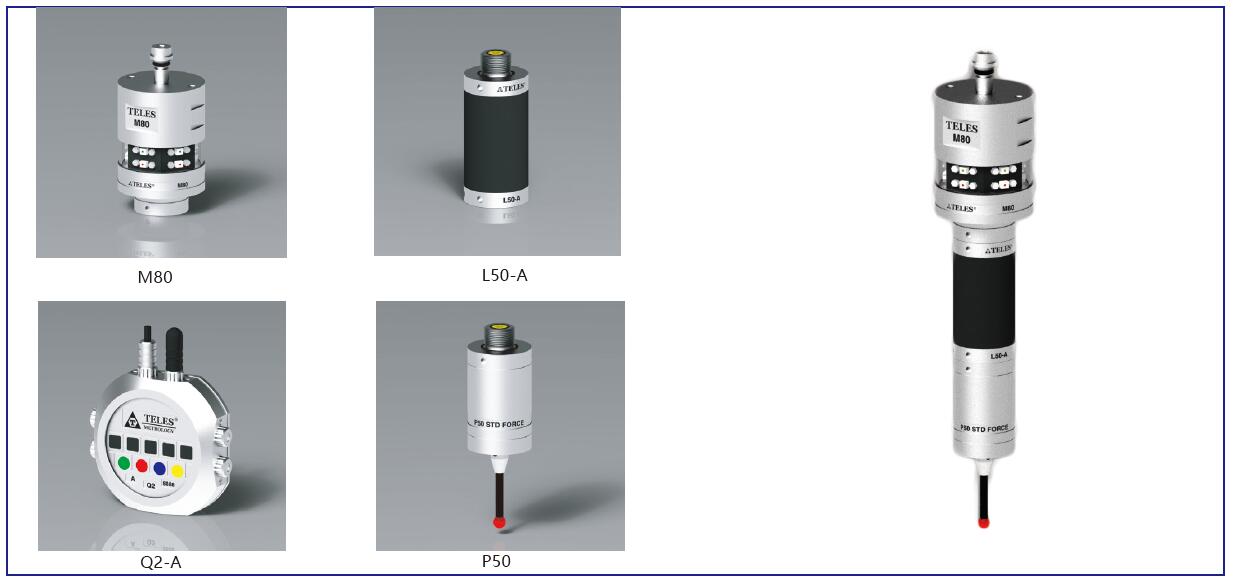

產品型號
產品功能

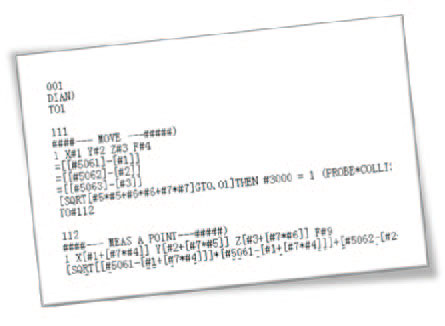

在機測量軟件分為宏程序和專屬軟件。宏程序僅TELES
適合在機床端進行運行并查看測量結果。TELES專屬
軟件,可以在計算機上進行編程,將測量程序傳至機床后進行運行測量,結果可在PC端生成報告。使用簡單高效,功能強大。

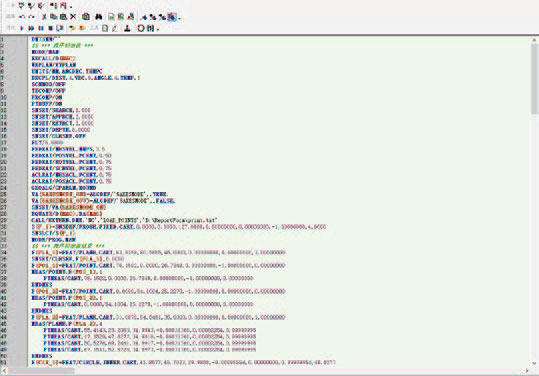

DMIS 測量程序編輯功能
DMIS 測量程序在編輯器中可以直接修改,調試,運行,查看各種測量結果和測量參數,變量。

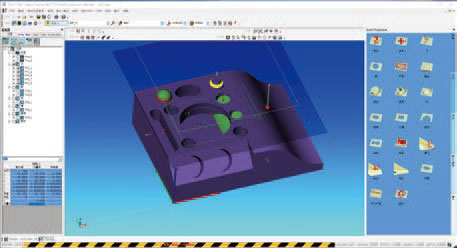

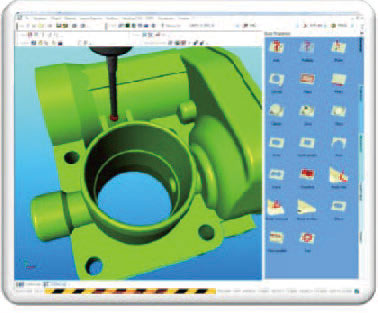

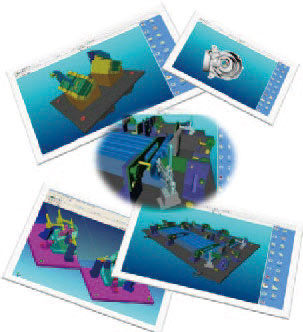

在 CAD 模型上測量功能

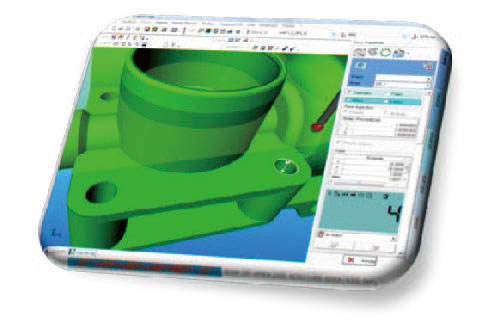

TELES軟件可以直接用鼠標在CAD模型上測量,點擊CAD模型,圖形化測頭跟 進測量CAD模型,與此同時真實的測頭聯機模式)也同步跟進,測量實體模型。
G 代碼自動轉換功能變量。
形狀誤差顯示功能
大多數的幾何元素,包括直線,平面,園,圓柱和球,都可以圖形化顯 示其形狀誤差,以獲取詳細的加工誤 差信息。
CAD 模型功能
● TELES
CAD可以讀入IGES
● 也可以直 讀 各種格式的CAD模型
● CATIA V4
● CATIA V5
● PRO-E
● UG
● SOLID WORKS
● VDA-FS
● STEP

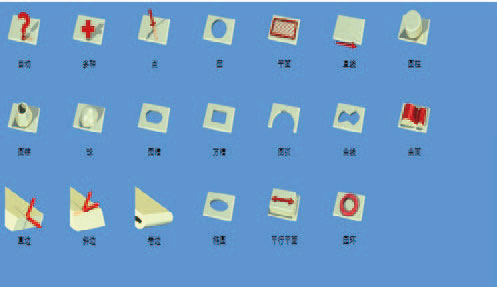

所有幾何要素的測量功能
所有幾何要素的測量功能:
點,線, 面,園,球,柱,錐,園槽,方槽
從 CAD 模型上提取 理論數據功能
TELES 強大的 CAD 模塊支持直接從模型上提取要測量的元素的理論值

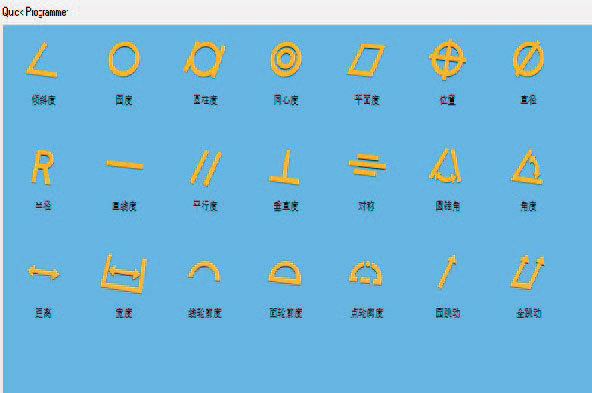

所有幾何關系計算功能
所有幾何關系計算:
相交, 投影,距離,角度,形狀公 差,位置公差
元素測量和構造功能
在TELES中支持一鍵測量,在CAD上測量和路徑規劃,手動測量 的各種采點和編程模式。

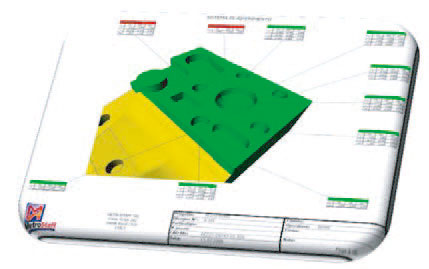

強大的報告輸出功能
得益于三坐標軟件的專業性,以不同的格式輸出檢測報告:
文本,HTML,EXCEL,圖形報告,統計報告可以自定義輸出模板,格式和內容

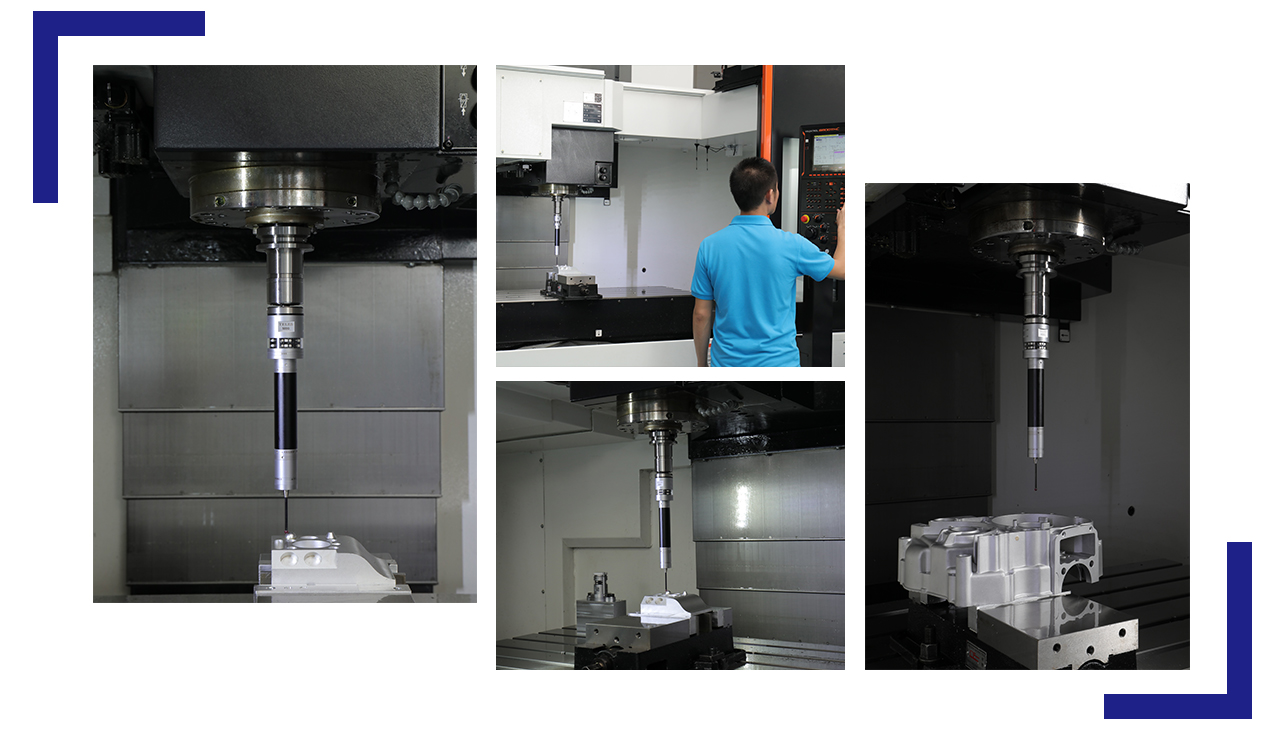

客戶現場
