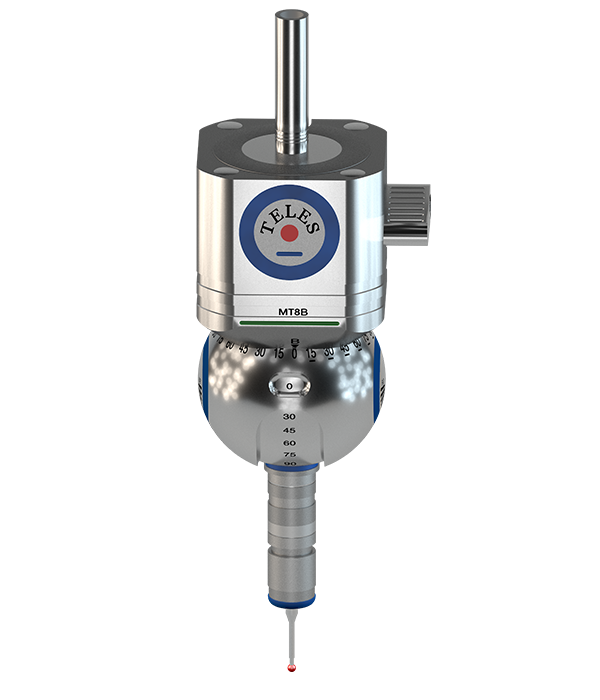

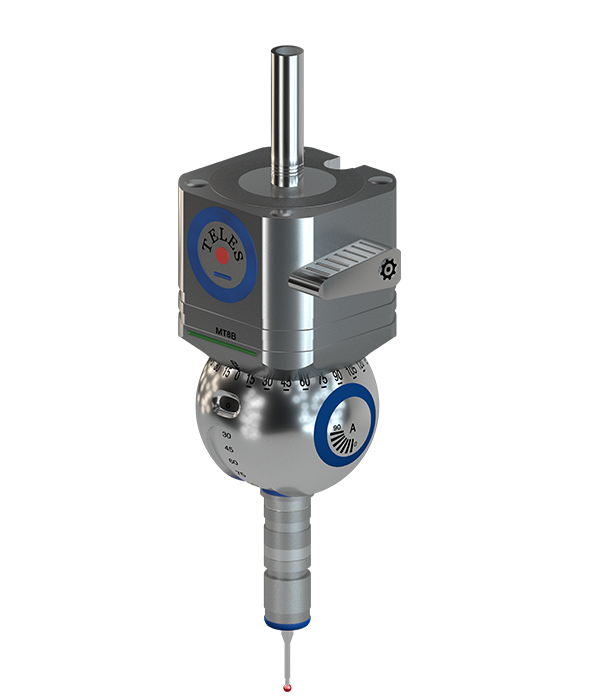

手動旋轉測頭座:MT8
● 測座型號: MT8
● 可配測頭: TP20-LF/SF/MF/EF
.
R20-LF/SF/MF/EF
P20-LF/SF/MF/EF
● 可配測頭加長桿 C1-50/A
C1-50/100/ CF
產品說明
MT8分度式手動旋轉測座配合塔雷斯觸發式測頭構成半自動測量系統，具有單點觸發測量方式。
縱向旋轉角度A：0°～105°；水平向旋轉角度B： ,旋轉分度 15.0°可實現312個重復定位位置。
保證了高度的靈活性。緊湊的外形設計，提供了更大的測量空間。
清晰的讀數刻度可方便快速的定位到指定位置。
鎖定和解鎖功能提供了高精度的定位功能，并消除不必要的機械磨損。
MT8手動旋轉測頭座兼容塔雷斯M8觸發式測頭，可配合M2螺紋系列測針。與雷尼紹MH20I測座可互換使用。
產品優勢
|
技術參數 |
MT8 |
|
單點重復精度 |
≤1.5μm |
|
測座與測量機連接方式 |
φ12固定柄與三坐標測量機連接 |
|
測座與測頭連接方式 |
M8螺紋連接 |
|
測頭狀態顯示 |
1個LED指示燈 |
|
電纜接頭 |
6針DIN插座 |
|
A軸參數 |
±105°，以15°為分度，共13個位置 |
|
B軸參數 |
±180°，以15°為分度，共24個位置 |
|
最大負載 |
300mm測頭加長桿 |
|
重量（不含連接柄） |
350g |
|
軸鎖定方式 |
單鎖定桿 |
|
操作溫度范圍 |
15°C至40°C |
|
儲存溫度范圍 |
﹣10°C至﹢70°C |
|
使用測針接口 |
M2螺紋 |

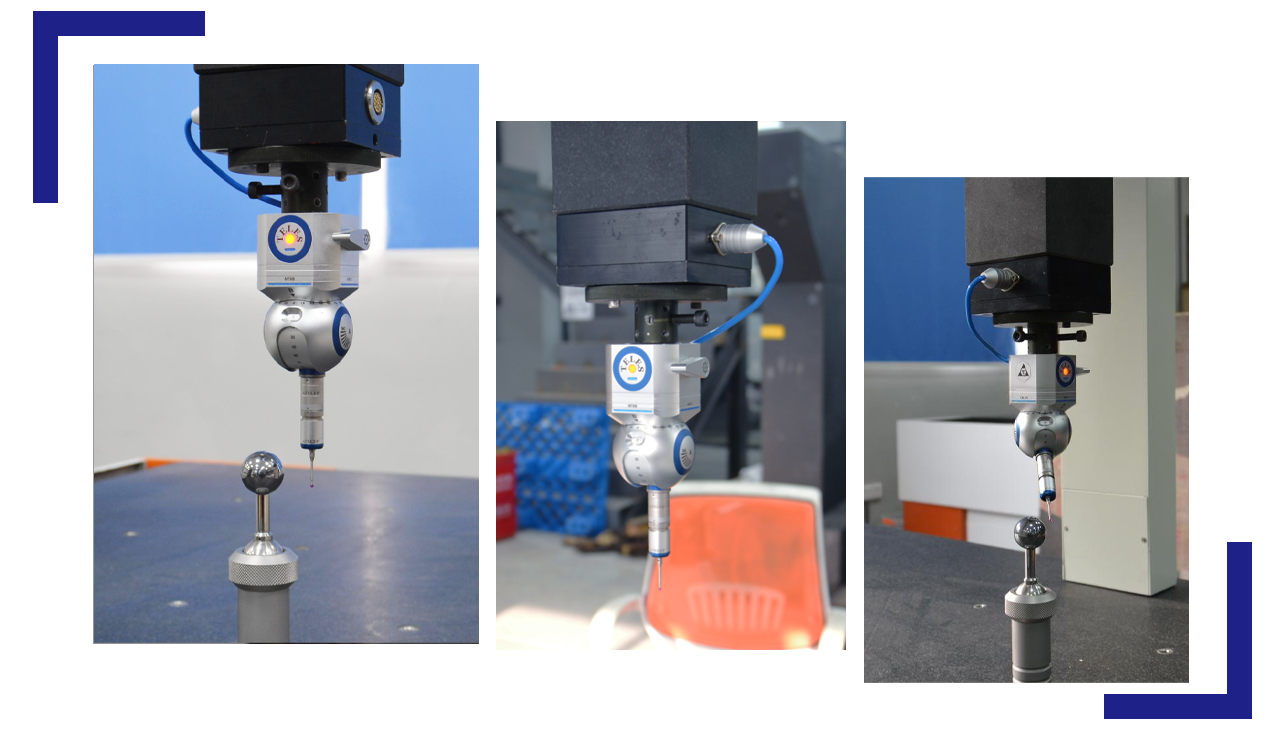

客戶現場
