產品視頻
產品說明
■ 刀具長度自動識別補償功能:
■ 刀具磨損自動識別功能;
■ 刀具破損自動識別功能;
■ 刀具磨損超差自動停機報警功能;
■ 刀具磨損自動補償功能;
■
斷刀自動停機報警功能;

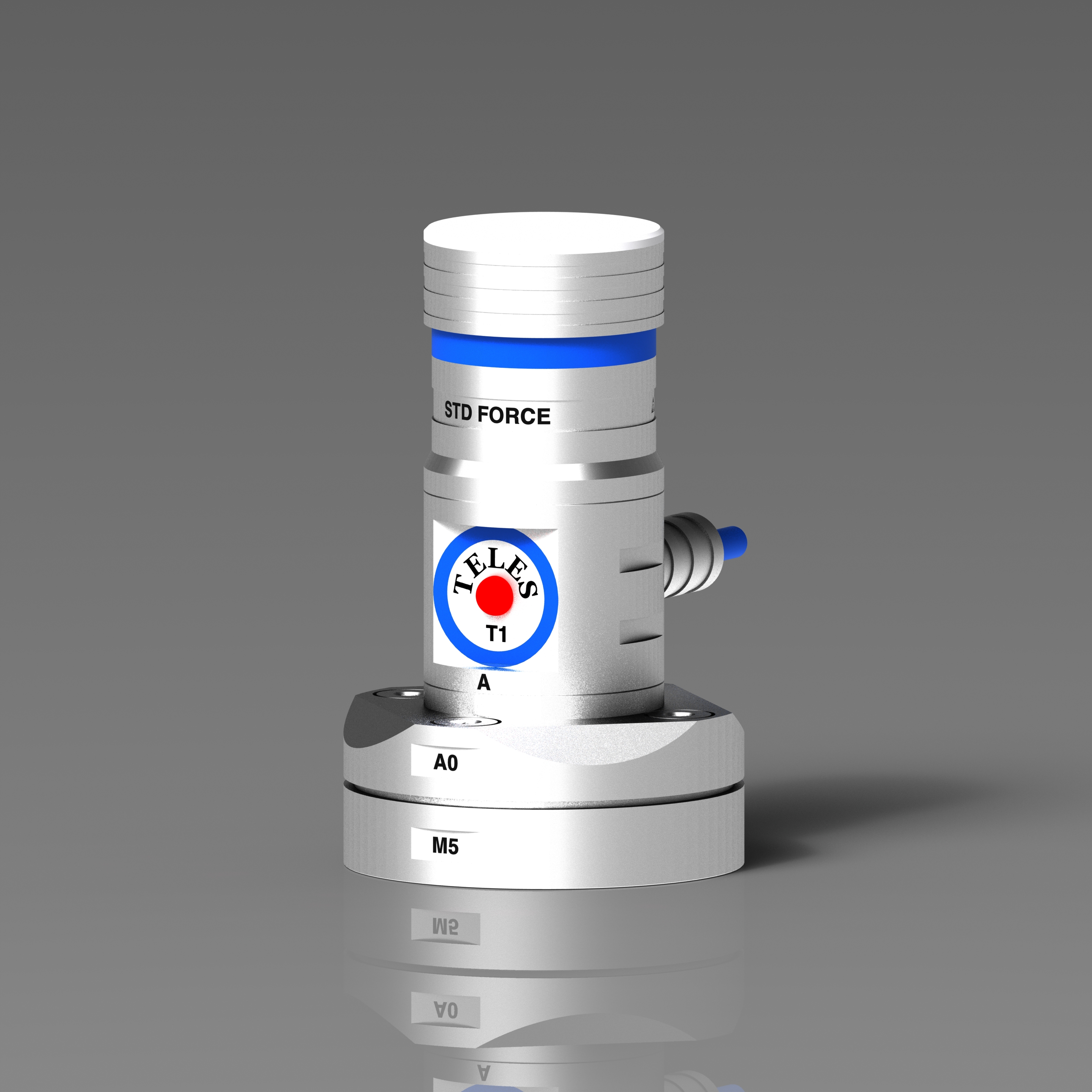

型號 | T1系列 |
對刀面直徑 | Φ20mm/Φ30mm |
測盤材質 | 陶瓷 |
動作形態 | NC (常開) |
輸出 | NO (常閉) |
預行程 | 無 |
重復精度 | ≥0.5um |
行程 | Z軸4mm |
使用壽命 | 300萬次 |
防護等級 | IP68 |
觸發力 | 1.5N(安裝狀態∶垂直) |
指示燈 | 常亮,觸發信號時熄滅 |
急停報警 | 對刀儀觸發時長超1秒 數據線未接通 對刀儀未回位 對刀儀指示燈未亮 |
規格型號
機床有線對刀器(測刀長)
T1系列對刀器(Φ20)陶瓷測盤---主體材質(鋁)
序號 | 型號 | 尺寸 | 重復精度 | 測量維度 | 吹氣 | 底座 |
1 | T1-20C-A0-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 無 | Φ50-H20 |
2 | T1-20C-A1-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 有 | Φ50-H20 |
3 | T1-20C-A0-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 無 | 50*90-H20 |
4 | T1-20C-A1-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 有 | 50*90-H20 |
T1系列對刀器(Φ30)陶瓷測盤---主體材質(鋁)
序號 | 型號 | 尺寸 | 重復精度 | 測量維度 | 吹氣 | 底座 |

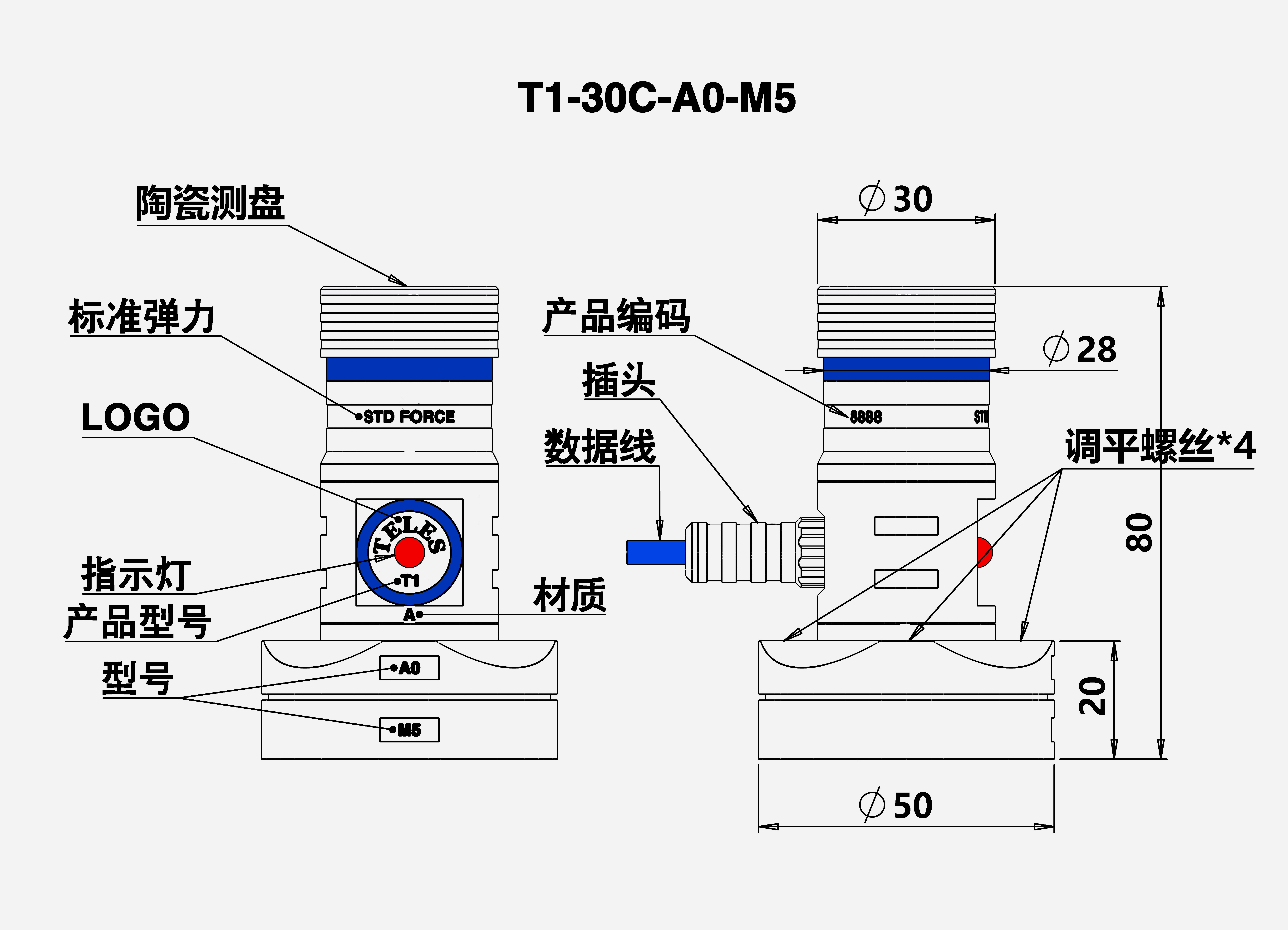

1 | T1-30C-A0-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 無 | Φ50-H20 |
2 | T1-30C-A1-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 有 | Φ50-H20 |
3 | T1-30C-A0-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 無 | 50*90-H20 |
4 | T1-30C-A1-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 有 | 50*90-H20 |
T2系列對刀器(Φ20)陶瓷測盤---主體材質(鋼)
序號 | 型號 | 尺寸 | 重復精度 | 測量維度 | 吹氣 | 底座 |
1 | T2-20C-A0-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 無 | Φ50-H20 |
2 | T2-20C-A1-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 有 | Φ50-H20 |
3 | T2-20C-A0-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 無 | 50*90-H20 |
4 | T2-20C-A1-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 有 | 50*90-H20 |
T2系列對刀器(Φ30)陶瓷測盤---主體材質(鋼)
序號 | 型號 | 尺寸 | 重復精度 | 測量維度 | 吹氣 | 底座 |
1 | T2-30C-A0-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 無 | Φ50-H20 |
2 | T2-30C-A1-M5 | Φ30/50-H80 | 1.00 | 1維 (+Z) | 有 | Φ50-H20 |
3 | T2-30C-A0-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 無 | 50*90-H20 |
4 | T2-30C-A1-M8 | Φ30/90-H80 | 1.00 | 1維 (+Z) | 有 | 50*90-H20 |
標配清單
清單說明
序號 | 名稱 | 數量 | 備注 |
1 | 對刀儀主體 | 1個 | |
2 | 接收器 | 1個 | 帶線 |
3 | 數據線 | 1根 | |
4 | 對刀儀座墊 | 1個 | |
5 | 24V繼電器 | 2個 | |
6 | M5x35螺絲 | 2根 | 固定T形螺母 |
7 | T形螺母 | 2個 | |
8 | 扳手 | 1個 | |
9 | Φ4氣管 | 5m | |
10 | 氣管轉接頭 | 1個 | Φ8轉φ4 |
11 | 電池閥 | 1個 | |
12 | 氣管轉接頭 | 1個 | Φ8三通接頭 |
機床有線對刀器配件
序號 | 型號 | 尺寸 | 材質 |
1 | L50-M5 | Φ50-H50 | 鋼 |
2 | L100-M5 | Φ50-H100 | 鋼 |
3 | L50-M8 | 50*90-H50 | 鋼 |
4 | L100-M8 | 50*90-H100 | 鋼 |
序號 | 型號 | 尺寸 | 材質 |
1 | F1 | 塑膠 |
機床有線接收器
序號 | 型號 | 尺寸 | 蜂鳴器 | 讀取記錄 | 材質 | 抗干擾 |
1 | N1 | 59*83-H33 | 無 | 無 | 塑膠 | 低 |
安裝須知
注意事項
機械方面:
將對刀儀直接安裝在主軸和直角、平行度均有保證的工件臺上時,
安裝面要清理干凈、并用T型塊螺栓固定。
安裝時,先將對刀儀底座用T型塊螺栓安裝固定在工作臺面上,
然后再將對刀儀用六角螺絲固定在對刀儀底座上。
電氣方面:
1) 接點額定DC+24V±10% 20mA (MAX)
2) 機器本體被接地時,連接時使用對刀儀安裝在地線一側。
3)
用于雜音、脈沖等誘導通電超過額定電流時,對刀儀的觸點可能會受損、對刀儀頭部的配線要避開動力源和噪聲源。
4) 不要用力強拉電線。應在大約30N
(3Kgf)以內。
5)
配線時,請小心傷及電線,避免影響防水性能。如有擔心,請使用保護管。
6)
接線時注意上圖為示意圖,接電必須斷電,實際接線因不同廠家系統個別接線應以實際為準,切勿隨意接線,同時必須看機器電路圖,確認無誤后再接。
防范切削屑:
1)噴氣管
將附著在接觸面和刀具上的切削屑和冷卻劑吹掉。吹不掉的、粘在接觸部位上的油脂和異物要經常清掃。
空氣管通路的內經應設在φ2以上。
2)清掃
附著在觸頭(超硬),用空氣難以吹掉的切削屑和油污,請用酒精等清潔。
對刀注意:
1)安裝時使刀尖正對著觸頭,直接向下按。
2)必須顧及對刀儀的行程。不可按壓過力,可能會造成對刀儀和刀具損壞。
3)對準刀尖的速度與機械一側的電氣回應速度有關,所以設定時要注意不要超出規定的速度。為了確保對刀儀的精度,建議速度按以下數值設定:50-200mm/min重復精度0.002mm
(機械的控制系統的應答速度在5msec以內時),但是鉆頭直徑在0.5mm以內時,請使用低速接觸。
適用機器

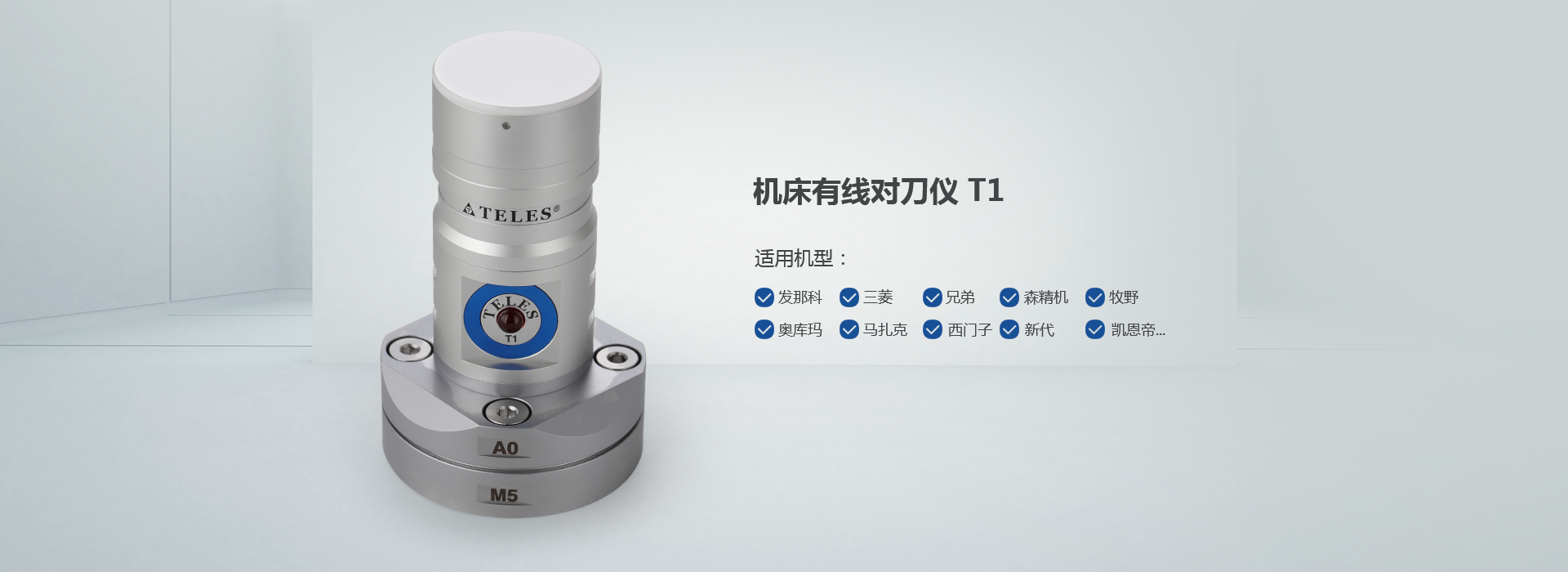

數控系統
● 發那科 ● 三菱 ● 兄弟 ● 森精機 ● 牧野 ● 奧庫瑪 ● 馬扎克 ● 西門子 ● 新代 ● 凱恩帝...
保養和維護
a)
定期清理測針周圍凝固的切削液和油漬;
b) 定期檢查對刀盤平面度<=0.005MM;
c)
定期檢查對刀誤差,如果對刀異常則及時停止檢測;
保修以及返修說明
保修說明
探頭產品的保修期為一年,對于保修期內的產品,本公司可為用戶提供免費保修服務。若用戶的產品處于下列情況中,本公司將無法提供免費保修服務。
a)
產品超出保修期;
b) 產品受到人為損壞;
c) 機床事故導致產品順損壞;
d)
若購買合同中有新增條例,且于本方法有沖突,則保修方法以購買合同為準。
返修說明
返修服務由售后工程師直接進行服務,請聯系負責該產品的售后工程師,在售后工程師的指導下及時完成售后返修工作。
